السلام عليكم في هذا الدرس  سنتحدث عن انواع مقاسات الأسلاك الكهربائية بالإضافة دلالة الوان التي تستخدم بكثرة في كهرباء البناء.

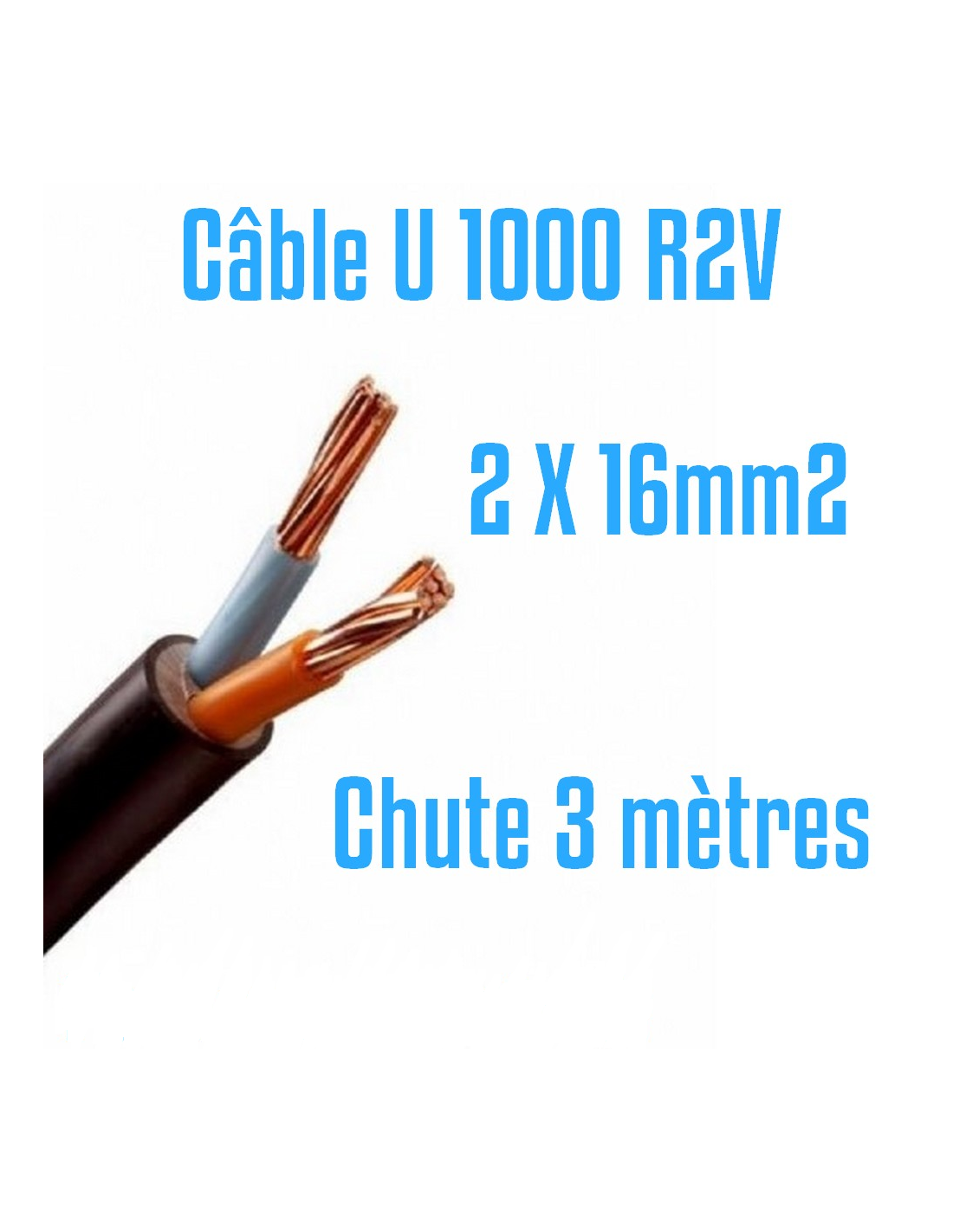

  •  كابل مسلح(cable armé R2V 2x16 mm²): يستخدم لربط بين صندوق الاطوار(boite a phases)إلى العداد.


أنواع,مقاسات,الوان,الاسلاك,الكهربائية,fils,électriques,basse,tension
أنواع,مقاسات,الوان,الاسلاك,الكهربائية,fils,électriques,basse,tension

  • سلك(fil rigide H07VR 6² ):يستخدم لربط بين العداد و قاطع دارة تفاضلي(disjoncteur différentiel)او ربطه مع مأخذ تيار خاص للاجهزة ذو امبير عالي مثل سخان الماء أو الفرن.


أنواع,مقاسات,الوان,الاسلاك,الكهربائية,fils,électriques,basse,tension

  •  سلك(fil rigide H07vu 2.5mm²):يستخدم لربط بين المأخذ وقاطع التيارdisjoncteur)16A).

أنواع,مقاسات,الوان,الاسلاك,الكهربائية,fils,électriques,basse,tension

  • سلك(fil rigide H07vu 1.5mm²): يستخدم لربط بين مكان المصباح(douille) وقاطع التيار (10A (disjoncteur .


أنواع,مقاسات,الوان,الاسلاك,الكهربائية,fils,électriques,basse,tension

أنواع,مقاسات,الوان,الاسلاك,الكهربائية,fils,électriques,basse,tension
يمكن التفريق بين هذه الاسلاك بواسطة ألوان الغشاء .الاحمر لسلك الطور(phase),الازرق لسلك المحايد(neutre) والصفر مع الاخضر للارضي(mise a la terre).
أنواع,مقاسات,الوان,الاسلاك,الكهربائية,fils,électriques,basse,tension
